.....Представленная на данной странице библиотека крепежных элементов является бесплатным приложением к программному продукту компании АСКОН - КОМПАС 3DV9. Многие пользователи помнят выставленную на сайте компании АСКОН бесплатную библиотеку "Резьбовые отверстия". Автор получил большое количество отзывов и пожеланий, которые в значительной степени были учтены при разработке данной версии.
.....Библиотека позволяет строить в 3D-модели детали различные резьбовые отверстия, а также отверстия под крепежные детали.
.....В представленной версии реализованы следующие функции:
-..построение отверстия с метрической резьбой;
-..построение отверстия с трубной конической резьбой;
-..построение отверстия с трубной цилиндрической резьбой.
.....Дальнейший функционал представлен в качестве анонса и будет добавлен в следующих версиях.
.....Библиотека представляет собой прежде всего локальную базу данных, которую пользователь имеет право редактировать и настраивать по своему усмотрению. Для этого достаточно вызвать контекстное меню правой кнопкой мыши, щелкнув по выбранной таблице. Выбрав из меню необходимую команду пользователь может создать новую запись, отредактировтаь или удалить существующую.
.....По многочисленным просьбам пользователей библиотека запоминает последний использованный элемент, и при повторной загрузке устанавливает на него диалог. Таким образом, используя механизм повторного вызова команд в системе КОМПАС 3DV9, можно построить несколько одинаковых элементов на теле 3D-модели детали.

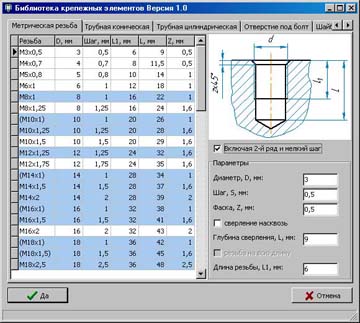

Рис.1 Главное окно библиотеки крепежных элементов.

.....Кроме этого значительно расширен функционал указания места построения резьбового элемента. Так в настоящий момент реализованы следующие механизмы:

-..Прямое указание грани, на которой будет построен крепежный элемент (см. рис. 2). При этом грань разворачивается по нормали к экрану и пользователю остается только указать примерное место расположения элемента. В дальнейшем пользователь может открыть базовый эскиз элемента и привязать размерами или другими привязками центр базовой окружности к другим элементам эскиза по своему усмотрению.

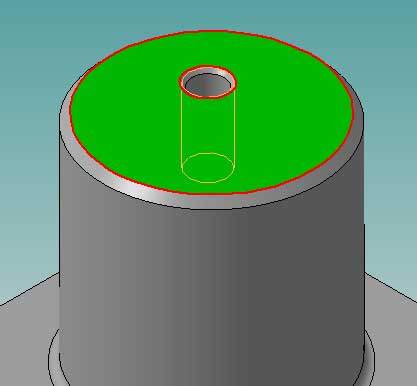

Рис.2 Прямое указание грани построения
резьбового элемента.
...

-..Указание ребра, которое является окружностью или дугой (см. рис. 3). При этом крепежный элемент будет позиционироваться строго по центру окружности (или дуги), если поверхность, которую обрамляет ребро является плоской.

Рис.3 Указание ребра, являющегося окружностю или дугойУказание ребра, являющегося окружностю или дугой
...

-..Указание двух взаимно перпендикулярных ребер. После этого с помощью специального диалога - Навигатора пользователю предлагается установить расстояния от указанных ребер до крепежного элемента. Далее, как и в других случаях, пользователь может открыть базовый эскиз элемента и привязать размерами или другими привязками центр базовой окружности к другим элементам эскиза по своему усмотрению.

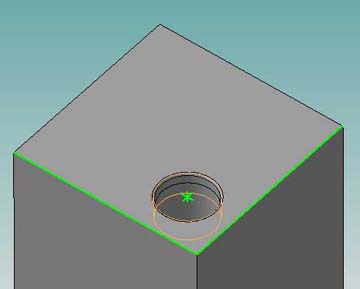

Рис.4 Указание двух взаимно перпедикулярных ребер.
...
