 Компонент VLImage - предназначен для вывода на форму рисунка, связан с атрибутом типа изображение объекта базы данных системы ЛОЦМАН:PLM. В компонент может быть загружено изображение из файла с помощью процедуры LoadPictureDialog.
Для редактирования атрибутов данного компонента используется специальное окно конфигуратора.
|
При вызове конфигуратора компонента VLImage он переходит в режим online редактирования и подсвечивается на форме специальным образом, как показано на рисунке слева. В левом верхнем углу компонента отражается его порядковый номер (идентификатор) в базе данных VL-проекта.
|
|
|
Окно конфигуратора компонента VLImage состоит из двух закладок:
|
|
|
|
|

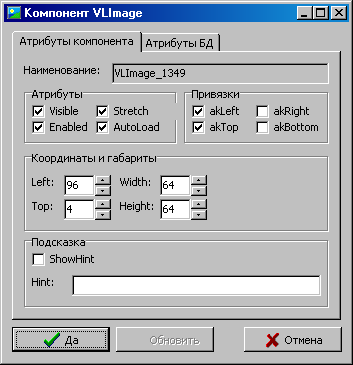

Атрибуты компонента:
| • | Visible - выключатель видимости компонента на форме; |
| • | Enable - выключатель доступности компонента на форме; |
| • | Stretch - выключатель свойства вписать картинку в размер компонента; |
| • | AutoLoad - выключатель свойства автозагрузки атрибута объекта базы данных, по умолчанию включен, необходимость выключить автозагрузку возникает, когда VLComboBox входит в состав компонента VLPanel, у которого числовой идентификатор объекта базы данных отличается от идентификатора формы (VLMDIForm или VLModalForm), при это чтение атрибута в VLComboBox осуществляется процедурой RefreshControl для компонента VLPanel; |
| • | akLeft - привязка к левому краю формы (или родительского компонента); |
| • | akTop - привязка к верхнему краю формы (или родительского компонента); |
| • | akRight - привязка к правому краю формы (или родительского компонента); |
| • | akBottom - привязка к нижнему краю формы (или родительского компонента); |
| • | Left - левая координата компонента; |
| • | Top - правая координата компонента; |
| • | Width - ширина компонента; |
| • | Height - высота компонента; |
| • | ShowHint - выключатель выпадающей подсказки; |
|
|
|
|

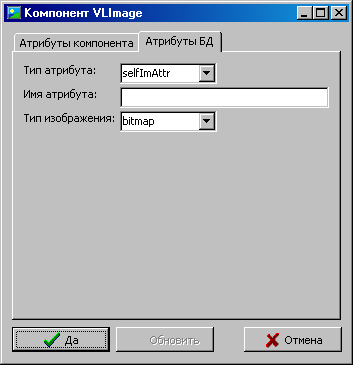

Атрибуты Базы Данных ЛОЦМАН:PLM:
| • | Тип атрибута - тип атрибута в базе данных ЛОЦМАН:PLM, может занимать следующие значения; |
| • | selfImAttr - собственный атрибут объекта; |
| • | Имя атрибута - имя атрибута в базе данных ЛОЦМАН:PLM; |
| • | Тип изображения - тип изображения, помещенного в компонент, сожет занимать следующие значения: |
| • | bitmap - соответствует файлу с расширением BMP; |
| • | icon - соответствует файлу с расширением ICO; |
| • | jpg - соответствует файлу с расширением JPG или JPEG. |
|
При изменении большинства атрибутов конфигуратора компонент меняет свои настройки на форме в online режиме, для изменения некоторых может понадобится кнопка Обновить. Настройте компонент на форме так как Вам необходимо и нажмите кнопку Да для сохранения его атрибутов в базе данных VL-проекта или нажмите кнопку Отмена для отказа от дальнейших операций.
|
