Прежде, чем начать краткое описание, автор хотел бы отметить, что он не ставит себе задачей подробное описание системы ЛОЦМАН:PLM. Для этого предлагается изучить документацию по системе. После этого можно приступать к изучению и освоению системы Visual Loodsman.
Хотелось бы отметить, что при использовании Visual Loodsman система ЛОЦМАН:PLM используется не как конечный продукт, а всего лишь как базовый продукт - инструмент для моделирования структуры информационного пространства.
ЛОЦМАН:PLM в общем виде представляет собой набор следующих основных составляющих частей:
| • | сервер баз данных (MSSQL или Oracle); |
| • | разработанная база данных в виде набора взаимосвязанных таблиц; |
| • | файловый архив для хранения документов; |
| • | разработанная идеология объектно-ориентированного моделирования информационного пространства на основе указанной выше базы данных; |
| • | сервер приложений с разработанными в соответствии с идеологией методами работы с базой данных и собственным API; |
| • | базовый инструментарий в виде приложений ЛОЦМАН-Администратор и ЛОЦМАН-Конфигуратор, которые позволяют создавать и настраивать свое собственное информационное пространство; |
| • | клиентское приложение ЛОЦМАН-Клиент; |
| • | специальный компонент – ИНТЕГРАТОР, позволяющий экспортировать информацию из базы данных в различные документы, зарегистрированные в системе, и наоборот, осуществить импорт информации из документов, разработанных в каком-либо редакторе, в базу данных. |

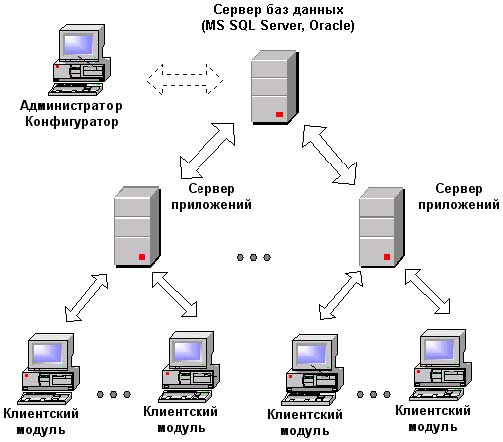

Система ЛОЦМАН:PLM использует самую современную технологию хранения и доступа к данным - трехзвенную распределенную архитектуру Windows DNA, объектно-ориентированную технологию COM+, систему управления базами данных Microsoft SQL Server или Oracle. Такая архитектура дает возможность при эксплуатации выбирать различные варианты установки системы на имеющемся на предприятии оборудовании. Ниже показан один из вариантов развертывания системы ЛОЦМАН:PLM в сети с доменом Windows.
В данной схеме пользователю предлагается универсальный ЛОЦМАН-Клиент - клиентское приложение, которое подключается к серверу приложений через DCOM или Socket соединение. С помощью указанного клиентского приложения через сервер приложений пользователь имеет возможность работать с заранее смоделированными базами данных, которые в свою очередь находятся на сервере баз данных.
С помощью приложения ЛОЦМАН-Администратор, пользователь, имеющий права администрирования, имеет возможность зарегистрировать на сервере баз данных необходимые ему базы. Базы данных системы ЛОЦМАН:PLM в общем виде представляет собой древовидные, иерархические структуры объектов различного типа, связанных между собой вертикальными и горизонтальными связями. С помощью приложения ЛОЦМАН-Конфигуратор пользователь может описать в структуре базы данных объекты необходимого ему типа, связи между ними и другие необходимые компоненты. Каждый объект любого типа имеет уникальный идентификатор - целое число (номер объекта в БД). Именно по этим идентификаторам и прокладывается маршрут движения в базе данных при работе с ней.
Опыт эксплуатации предложенного компанией АСКОН клиентского модуля показал, что он весьма далек от реальных пользовательских задач. Для адаптации системы ЛОЦМАН:PLM в реальном информационном пространстве действующего предприятия необходимо разработать свое клиентское приложение, используя ЛОЦМАН API и методы сервера приложений. Что, в принципе, и было сделано на первом этапе освоения системы ЛОЦМАН:PLM на одном из предприятий тяжелого машиностроения (см. www.infnt.ru). Однако такой путь весьма трудоемкий и приводит к большим затратам времени. В конце концов в результате достаточно большого опыта написания собственных специальных клиентских приложений для системы ЛОЦМАН:PLM, появилась идея сконцентрировать этот опыт в специальном интерфейсном проекте - Visual Loodsman.
