.....В соответствии с такой идеологией был проанализирован регламент конструкторского подразделения. В настоящий момент производится анализ дальнейшей цепочки технической подготовки производства.
.....Необходимо отметить, что при единичном производстве нет опытных серий, предшествующих запуску продукции в производство. Нет отработки проектов на технологичность. После подписания контракта, проектируемая машина или агрегат сразу же запускается в производство. Ошибки исправляются в процессе технической подготовки производства и непосредственно в производстве. Ни один заказ не проходит без извещений об изменениях. Увы - такова суровая правда индивидуального произ-водства. Изготовление основной части оборудования ведется на универсальных станках, применение станков с ЧПУ минимально, повторяемость проектов машин также минимальна. Конечно же, существует целая линейка мелкосерийной продукции, но ее доля в производстве не так значительна, как хотелось бы.
.....Конструкторское подразделение ОАО ЭЗТМ решает, как правило, задачи общего машиностроения, придерживаясь, казалось, невыполнимой идеологией: из простых наработанных решений необходимо сложить сложные технологические цепочки машин металлургических цехов, комплексов и агрегатов.
.....Такое положение вещей накладывало своеобразные требования к программным продуктам CAD. Прежде всего это должен был быть CAD 3D-моделирования с возможностью оформления технической документации по ЕСКД.
.....После предварительного ознакомления с цепочкой CAD-овской продукции, специалисты ОАО ЭЗТМ практически сразу же отказались от применения, так называемых, «тяжелых» САПР. Применение таких продуктов для решения задач общего машиностроения, (особенно в начальный период), это все равно, что стрелять из пушки по воробьям. Слишком велики издержки, как финансовые, так и организационные.
.....Внимание было обращено на ряд «полутяжелых» и «средних» программных продуктов, таких как Mechanical Desktop (все мы выросли из Автокада 10-й версии), Inventor, SolidWorks. Из российских разработок внимание привлек КОМПАС. Было проведено тестовое освоение указанных систем. |
.....Конечно же, 3D-моделирование в западных программных продуктах привлекало больше, чем в КОМПАС 3D.
Однако, если внимательно рассмотреть план-карту конструкторского бизнес-процесса (см. рис. 2), то мы увидим, что в конструкторском документообороте в соответствии с системой менеджмента качества 3D-модель отсутствует, как контрольный документ, подписываемый автором и утверждаемый руководством. 3D-моделирование по своей сути является технологией получения технической документации (сборочных и детальных чертежей), а с применением ЧПУ – технологией производства деталей. Другими словами, с точки зрения IT технологии, 3D-модель является объектом соответствующей бизнес-процедуры. Основной же объем отчетной (контрольной) документации представляет собой 2D-документы: чертежи, табличные формы, спецификации различных типов и текстовые документы, причем оформленные в ЕСКД. Кроме этого, в ОАО ЭЗТМ применяется, так называемая, расширенная форма конструкторской спецификации с дополнительными полями, несколько отличающаяся от ЕСКД (см.рис.3).
.....Поэтому, при первоначальном ознакомлении с вышеуказанными CAD программами, кроме удобства 3D моделирования, обращалось особое внимание на оформление конструкторской документации в полном объеме и возможности моделирования дополнительных форм документов из технической подготовки производства предприятия.
.....К сожалению, во всех западных программных продуктах с небольшими замечаниями и дополнениями, можно было только оформить сборочный чертеж и чертеж детали по ЕСКД. Спецификацию (или состав изделия) предлагалось выгрузить в продукты Microsoft Office – Word и Excel.
.....Какое-то шестое чувство подсказывало, что ложиться сразу же на программные продукты компании Microsoft для моделирования документооборота не желательно (об агрессивной политике Microsoft на рынке IT продукции несколько позже). |

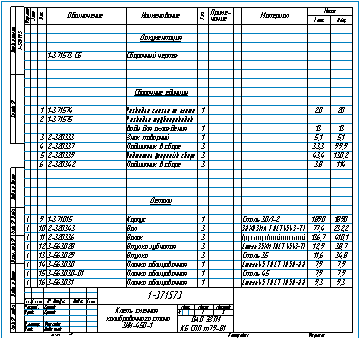

Рис.3
|
.....И только, поподробнее ознакомившись с продукцией компании АСКОН, мы с удовлетворением обнаружили, что КОМПАС своими ресурсами практически полностью покрывает весь наш документооборот. Справедливости ради, следует отметить, что КОМПАС 3DV9 - весьма достойный продукт. После проведения опытного проекта в среде КОМПАС и выдачи комплекта конструкторской документации по одному из заказов было принято решение о приобретении необходимого количества лицензий.
|
|
     |
|
|
|
|
